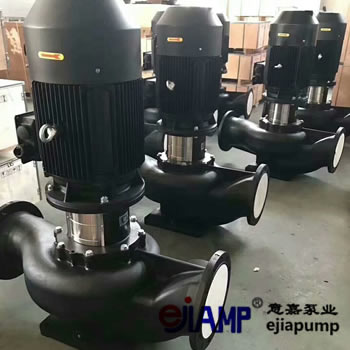

TD200-32/4立式循環水泵

（一）立式結構

TD200 - 32/4立式循環水泵采用立式結構，這種結構形式具有顯著的優點。它在空間利用上更為高效。相比于臥式水泵，立式水泵能夠在垂直方向上占據較小的空間，這對于一些空間有限的場所，如緊湊的機房或者多層建筑的設備層來說是非常關鍵的。立式結構有助于減少水泵運行時的振動傳遞。由于其重心相對較高，通過合理的減震設計，可以有效地將振動隔離在水泵自身的結構范圍內，減少對周圍設備和建筑結構的影響。

（二）關鍵部件

泵體

泵體是水泵的核心外殼部件，TD200 - 32/4管道離心泵泵體采用高強度的金屬材料制造，通常為鑄鐵或者鑄鋼。這種材料的選擇既保證了泵體的強度，能夠承受內部流體的壓力，又具有一定的耐腐蝕性，適應不同水質的循環需求。泵體內部的流道經過精心設計，以確保流體能夠順暢地通過，減少水力損失。流道的表面光滑度經過嚴格的加工控制，這有助于提高水泵的效率，降低能耗。

葉輪

葉輪是實現能量轉換的關鍵部件。TD200 - 32/4的葉輪采用先進的設計理念，通常為離心式葉輪。葉輪的葉片形狀、數量和角度都經過優化，以實現高效的能量轉換。葉片采用高強度的合金材料制造，具有良好的耐磨性和抗腐蝕性。在高速旋轉過程中，葉輪能夠?qū)㈦姍C(jī)輸入的機械能有效地轉化為流體的動能和壓力能，從而推動流體在循環系統中流動。

軸與軸承

軸是連接葉輪和電機的關鍵部件，它需要承受葉輪旋轉時產生的扭矩和軸向力。TD200 - 32/4的軸采用優質的合金鋼制造，具有較高的強度和韌性。軸承則是支撐軸的關鍵部件，該水泵通常采用滾動軸承或者滑動軸承。滾動軸承具有摩擦力小、啟動靈活的特點，適合于高轉速的運行工況；滑動軸承則具有承載能力強、運行平穩的優點，適用于大負荷的工作環境。

（一）流量

TD200 - 32/4立式循環水泵的流量是其重要的性能參數之一。在額定工況下，其流量能夠達到400立方米/小時。這個流量參數能夠滿足多種規模的循環系統需求。例如，在一些小型的工業冷卻循環系統中，如小型加工廠的冷卻設備，或者在一些民用建筑的空調循環系統中，這個流量足以保證系統的正常運行，有效地將熱量帶走，維持設備或者室內環境的溫度穩定。

（二）揚程

揚程是指水泵能夠?qū)⒘黧w提升的高度，對于TD200 - 32/4來說，其揚程為32米。這一揚程參數決定了水泵在循環系統中的應用范圍。在多層建筑的熱水循環系統中，或者在一些具有一定地勢高差的工業循環水系統中，32米的揚程能夠確保流體克服管道阻力和地勢高差，順利地在系統中循環。

（三）功率

該水泵的功率為55千瓦。功率參數反映了水泵運行時所消耗的電能。55千瓦的功率在眾多水泵產品中屬于較為適中的水平。這一功率既能夠保證水泵具備足夠的動力來實現預定的流量和揚程，又能夠在能源消耗方面保持一定的經濟性。在當前強調節能減排的大環境下，TD200 - 32/4的功率設計使其在滿足使用需求的能夠有效地降低運行成本。

TD200 - 32/4立式循環水泵基于離心力原理工作。當電機啟動后，帶動葉輪高速旋轉。葉輪內的流體在離心力的作用下，被甩向葉輪的邊緣。在這個過程中，流體的速度增加，動能增大。由于葉輪中心部分的流體被甩出，形成了低壓區，而葉輪入口處的流體在壓力差的作用下不斷地被吸入葉輪。

被甩出葉輪邊緣的高速流體進入泵體的蝸殼。蝸殼是一種特殊的流道形狀，其作用是將高速流體的動能逐漸轉化為壓力能。隨著流體在蝸殼內的流動，流道的橫截面積逐漸增大，流體的速度逐漸降低，而壓力則逐漸升高。最終，經過蝸殼的流體以較高的壓力流出水泵，進入循環系統的管道，從而實現了流體的循環輸送。

（一）工業領域

冷卻循環系統

在許多工業生產過程中，如鋼鐵廠、化工廠等，設備在運行過程中會產生大量的熱量。如果不能及時將這些熱量帶走，將會影響設備的性能和使用壽命。TD200 - 32/4立式循環水泵被廣泛應用于這些工廠的冷卻循環系統中。它能夠?qū)⒗鋮s介質（如水）循環輸送到設備的冷卻部位，吸收熱量后再將其帶回到冷卻設備（如冷卻塔）進行冷卻，從而保證設備的正常運行。

工藝流體輸送

在一些化工生產過程中，需要將各種工藝流體在不同的設備和工序之間進行輸送。TD200 - 32/4管道泵可以根據工藝要求，對流體進行精確的流量和壓力控制，確保工藝過程的順利進行。例如，在某些化工合成反應中，需要將反應物按照一定的流量和壓力輸送到反應釜中，該水泵能夠滿足這一需求。

（二）民用領域

空調循環系統

在現代建筑中，空調系統是必不可少的設備。TD200 - 32/4立式循環水泵在空調循環系統中扮演著重要的角色。它負責將冷凍水或者熱水在空調機組和室內末端設備（如風機盤管）之間循環輸送。通過不斷地循環，將室內的熱量帶走或者將熱量傳遞到室內，從而實現室內溫度的調節。

生活熱水循環

在一些大型的住宅小區或者酒店等場所，為了保證用戶能夠隨時使用到熱水，通常會設置生活熱水循環系統。TD200 - 32/4水泵能夠?qū)崴跓崴?yīng)管道中循環，避免熱水在管道中冷卻，從而提高用戶的使用體驗。

（一）日常檢查

外觀檢查

定期對TD200 - 32/4水泵進行外觀檢查是非常必要的。檢查泵體、管道連接部位是否有滲漏現象，查看泵體表面是否有腐蝕或者損壞的跡象。如果發現有滲漏，應及時查找原因并進行密封處理；如果發現泵體表面有腐蝕，應根據腐蝕的程度采取相應的防護措施，如涂漆或者更換部件。

運行參數檢查

監測水泵的運行參數也是日常檢查的重要內容。包括檢查流量、揚程、功率等參數是否在正常范圍內。如果發現流量減小，可能是由于葉輪堵塞、管道阻力增大或者密封不良等原因造成的；如果揚程降低，可能是葉輪磨損或者電機轉速不足等原因引起的；如果功率異常升高，可能是電機故障或者水泵負載過大等情況。

（二）定期保養

潤滑保養

對于水泵的軸承等需要潤滑的部件，應按照規定的周期進行潤滑保養。選擇合適的潤滑劑，確保軸承的良好潤滑，這有助于減少摩擦，延長軸承的使用壽命。在進行潤滑保養時，要注意清潔潤滑部位，避免雜質混入潤滑劑中。

葉輪與泵體清理

由于在運行過程中，流體中可能會含有雜質，這些雜質容易在葉輪和泵體內部沉積。定期對葉輪和泵體進行清理，可以保證水泵的正常運行。清理時，可以采用化學清洗或者機械清洗的方法，去除葉輪和泵體表面的污垢和雜質。

（三）故障維修

常見故障分析

TD200 - 32/4水泵在運行過程中可能會遇到一些常見的故障。例如，水泵啟動困難可能是由于電源故障、電機故障或者葉輪卡死等原因造成的。運行過程中的振動過大可能是由于葉輪不平衡、軸承損壞或者基礎不牢固等因素引起的。噪音異?？赡苁怯捎谌~輪與泵體摩擦、軸承磨損或者吸入空氣等問題導致的。

故障維修措施

針對不同的故障原因，應采取相應的維修措施。如果是電源故障，應檢查電路系統，修復線路或者更換故障的電氣元件；如果是葉輪卡死，應拆卸水泵，清理葉輪和泵體內部的異物；如果是軸承損壞，應及時更換軸承；如果是葉輪不平衡，應進行葉輪的動平衡校正等。

TD200 - 32/4立式循環水泵憑借其獨特的結構、優良的性能，在工業和民用領域都有著廣泛的應用。通過合理的維護與保養，可以確保其長期穩定地運行，為各類循環系統提供可靠的流體輸送服務。
